Punktuelle Kontrolle
Einzelmessung und Dokumentation
Der Zustand wird zu definierten Kontrollterminen erfasst. Veränderungen zwischen zwei Ablesungen bleiben zeitlich nicht aufgelöst.
Bauwerksmonitoring
Stadtklar RS-50
Rissbewegungen.
Kontinuierlich im Blick.

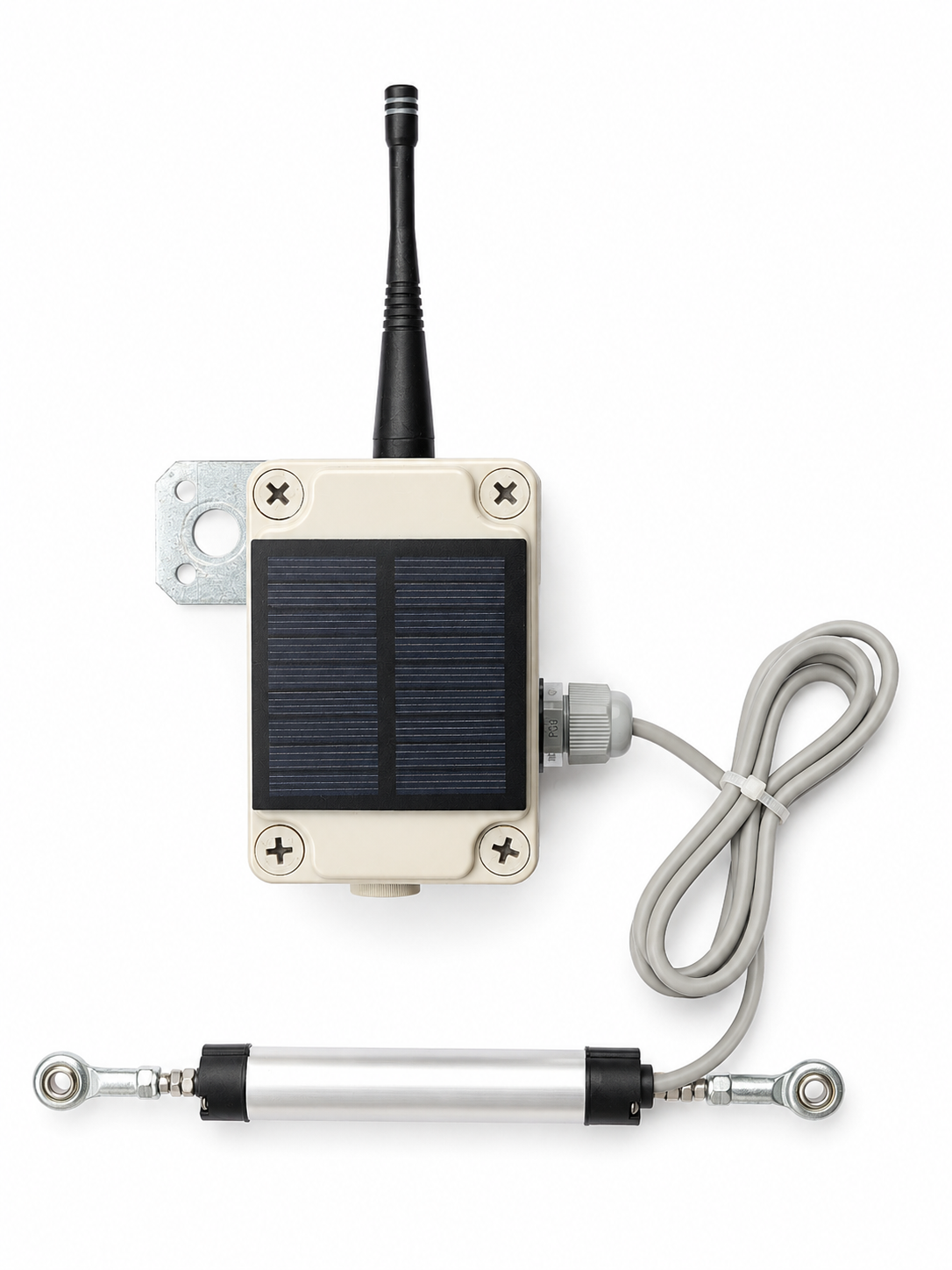

Autarker LoRaWAN-Risssensor zur kontinuierlichen Überwachung relativer Rissbewegungen an Bauwerken. Zusätzlich werden Temperatur, relative Luftfeuchte und Luftdruck erfasst, um Veränderungen im zeitlichen und klimatischen Kontext einordnen zu können.
0,01 mmnominelle Sensorauflösung
0–50 mmMessbereich
5 JahreBatterielaufzeit bei Standardbetrieb
IP67Schutzart
LoRaWANEU868 · Class A · OTAA
Kontinuierliches Monitoring
Zustandsdaten statt
punktueller Einzelwerte.
Manuelle Risskontrollen liefern Messwerte zu einzelnen Zeitpunkten. Der Stadtklar RS-50 ergänzt diese durch eine kontinuierliche Zeitreihe und dokumentiert Veränderungen zwischen den Kontrollterminen nachvollziehbar.
RS-50 Monitoring
Kontinuierliche Messung und Zeitreihe
Der Messwertverlauf wird automatisch erfasst und schafft eine belastbare Datengrundlage für Dokumentation, Bewertung und gezielte Vor-Ort-Prüfungen.
Messdaten
Rissbewegungen
im zeitlichen Kontext.
Bauteilbewegungen können durch Umgebungsbedingungen beeinflusst werden. Der RS-50 erfasst deshalb Temperatur, relative Luftfeuchte und Luftdruck parallel zur Rissbewegung. So lassen sich Messwertverläufe differenziert und nachvollziehbar einordnen.
Integration & Betrieb
Vom Messpunkt bis
zur nutzbaren Information.
Der RS-50 lässt sich in bestehende LoRaWAN- und IoT-Infrastrukturen integrieren. Stadtklar unterstützt bei Installation, Inbetriebnahme, Datenintegration und Visualisierung.
Montage
- Beton und Stahlbeton
- Mauerwerk
- Stahlkonstruktionen
- horizontal, vertikal oder diagonal
Datenweg
- LoRaWAN-Funk
- verschlüsselte Übertragung
- bestehende IoT- und Datenplattformen
- Datenbanken und Dashboards
Stadtklar
- Installation und Inbetriebnahme
- technische Integration
- direkter Ansprechpartner
- individuelle Projektanpassung
Anwendungen
Für Bauwerke und
kommunale Infrastruktur.
Der RS-50 eignet sich für die ergänzende messtechnische Überwachung von Rissbewegungen im Innen- und Außenbereich.
01
Gebäude & Fassaden
Rissmonitoring an Mauerwerk, Beton und Fassaden sowie an tragenden und nichttragenden Bauteilen.
02
Ingenieurbauwerke
Kontinuierliche Beobachtung von Brücken, Stützmauern und weiteren kommunalen Bauwerken.
03
Stahl & Sonderbauwerke
Messung relativer Bewegungen an Metall- und Stahlkonstruktionen sowie projektspezifischen Messstellen.
Technische Daten
Stadtklar RS-50
Messung & Funk
- Messgröße
- Relative Rissbewegung / Verschiebung
- Messbereich
- 0–50 mm
- Auflösung
- 0,01 mm
- Umweltmesswerte
- Temperatur, relative Luftfeuchte, Luftdruck
- Funkstandard
- LoRaWAN EU868
- Geräteklasse
- Class A
- Aktivierung
- OTAA
- ADR
- aktiviert
- Sendeintervall
- standardmäßig 15 Minuten, anpassbar
Gerät & Betrieb
- Stromversorgung
- LiPo-Akku mit Solarpanel
- Batterielaufzeit
- 5 Jahre bei Standardbetrieb
- Schutzart
- IP67
- Gehäuse
- ABS-Kunststoff
- Abmessungen
- 189 × 65 × 53 mm inkl. Antenne
- Gewicht
- ca. 420 g
- Einsatz
- Innen- und Außeneinsatz
- Betriebstemperatur
- −20 bis +70 °C
- Antenne
- externe Stabantenne
Produktdokumentation
Stadtklar RS-50 Produktdatenblatt
Technische Daten, Messwerte, LoRaWAN, Montage und Lieferumfang.
Projekt
Ein Bauwerk im Blick?
Wir unterstützen bei Messkonzept, Installation, Funkanbindung, Datenintegration und Visualisierung.
